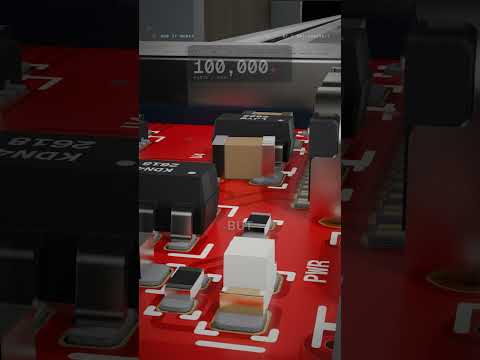

How SMT PCB Assembly Actually Works

How SMT PCB Assembly Actually Works
Watch in DeepScroll Feed → Watch Original on YouTube

3-Second Blueprint (English)

  1. Surface-mount assembly starts by squeegeeing solder paste through a laser-cut stencil onto exposed PCB copper pads.
  2. High-speed pick-and-place machines align and mount thousands of tiny surface-mount components onto the pasted pads.
  3. Controlled reflow ovens melt the solder paste into solid joints before automated optical systems inspect board quality.
Solder Paste StencilPick-and-Place MachineReflow OvenAutomated InspectionSMT PCB Assembly

3-Sekunden-Fazit (Deutsch)

  1. Die SMT-Bestückung beginnt mit dem präzisen Auftragen von Lotpaste durch eine Schablone auf die Kupferpads der Leiterplatte.
  2. Schnelle Pick-and-Place-Automaten platzieren tausende winzige SMD-Bauteile exakt auf den mit Lotpaste bedruckten Pads.
  3. Ein Reflow-Ofen schmilzt die Lotpaste zu festen Lötstellen, bevor automatische Prüfsysteme die Baugruppe kontrollieren.
LotpastenschablonePick-and-Place-AutomatReflow-LötofenAutomatische InspektionSMT-Leiterplattenmontage
